Πίνακας 9.1 Αδιαφανείς επιφάνειες.



4.2.2. Συντελεστής θερμοπερατότητας αδιαφανών δομικών στοιχείων: Στη μελέτη ενεργειακής απόδοσης, ο συντελεστής θερμοπερατότητας των αδιαφανών δομικών στοιχείων υπολογίζεται με τον τρόπο που αναλύεται στην αναθεωρημένη τεχνική οδηγία «Θερμοφυσικές ιδιότητες δομικών υλικών και έλεγχος της θερμομονωτικής επάρκειας των κτηρίων». Κατά την ενεργειακή επιθεώρηση, ο ενεργειακός επιθεωρητής καλείται να εκτιμήσει τη θερμική συμπεριφορά των αδιαφανών δομικών στοιχείων, λαμβάνοντας υπόψη και το έτος έκδοσης της οικοδομικής άδειας του κτηρίου. Προς αυτή την κατεύθυνση κωδικοποιούνται για τον έλεγχο της ενεργειακής επιθεώρησης όλα τα κτήρια σε επί μέρους κατηγορίες, σύμφωνα με την περίοδο μελέτης τους και το βαθμό της θερμομονωτικής τους προστασίας. Ειδικότερα, ως προς την περίοδο έκδοσης της οικοδομικής άδειας ο διαχωρισμός γίνεται σε 3 γενικές κατηγορίες: 1η κατηγορία . Περιλαμβάνει τα κτήρια εκείνα, των οποίων η οικοδομική άδεια έχει εκδοθεί πριν από την εφαρμογή του Κανονισμού Θερμομόνωσης Κτηρίων (4 Ιουλίου 1979), χρονική περίοδο κατά την οποία δεν υπήρχε καμία απαίτηση για θερμομονωτική προστασία του κτηριακού κελύφους. Πρακτικά, ως τυπική ημερομηνία οριοθέτησης της παραπάνω περιόδου ορίζεται η 1η Ιανουαρίου 1980 . 2η κατηγορία. Περιλαμβάνει τα κτήρια εκείνα, των οποίων η οικοδομική άδεια εκδόθηκε κατά την περίοδο 1979 - 2010, δηλαδή στο διάστημα των 30 ετών που μεσολάβησε από την ισχύ του Κανονισμού Θερμομόνωσης Κτηρίων (Κ.Θ.Κ) μέχρι την ισχύ του Κανονισμού Ενεργειακής Απόδοσης των Κτηρίων (Κ.Εν.Α.Κ.). Σ' αυτό το διάστημα όλα τα κτήρια όφειλαν να πληρούν τις απαιτήσεις του Κανονισμού Θερμομόνωσης Κτηρίων. Πρακτικά, ως τυπικές ημερομηνίες οριοθέτησης της περιόδου ορίζονται: – η 1η Ιανουαρίου 1980 ως ημερομηνία έναρξης της περιόδου και – η 1η Οκτωβρίου 2010 ως ημερομηνία λήξης της περιόδου. 3η κατηγορία. Περιλαμβάνει τα κτήρια εκείνα, των οποίων η οικοδομική άδεια εκδόθηκε μετά την εφαρμογή του Κ.Εν.Α.Κ. (2010) και μέχρι την αναθεώρησή του (2017). . Πρακτικά, ως τυπικές ημερομηνίες οριοθέτησης της περιόδου ορίζονται: – η 1η Οκτωβρίου 2010 ως ημερομηνία έναρξης της περιόδου και – η ΧΧΧ 2017 ως ημερομηνία λήξης της περιόδου. 4η κατηγορία. Περιλαμβάνει τα κτήρια εκείνα, των οποίων η οικοδομική άδεια εκδόθηκε μετά την αναθεώρηση του Κ.Εν.Α.Κ. (2017) και τα οποία έχουν την υποχρέωση συμμόρφωσης προς τις νέες απαιτήσεις του κανονισμού. Στην τελευταία κατηγορία υπάγονται και όσα κτήρια ανεγέρθηκαν πριν από την ισχύ του αναθεωρημένου Κ.Εν.Α.Κ. αλλά υπέστησαν ή πρόκειται να υποστούν, μετά την έναρξη ισχύος του νέου κανονισμού ριζική ανακαίνιση. Σύμφωνα με όσα αναφέρονται στο άρθρο 49 παρ.1 του ν. 4409/2016 (ΦΕΚ Α’ 136), κάθε επέμβαση σε κτήριο ή κτηριακή μονάδα νοείται ως «ριζική ανακαίνιση» όταν η συνολική δαπάνη της ανακαίνισης που αφορά το κέλυφος του κτιρίου ή της κτιριακής μονάδας ή τα τεχνικά συστήματά τους υπερβαίνει το είκοσι πέντε τοις εκατό (25%) της τρέχουσας αξίας του κτιρίου ή της κτιριακής μονάδας, βάσει του ελαχίστου κόστους οικοδόμησης, εξαιρουμένης της αξίας του οικοπέδου επί του οποίου έχει κατασκευαστεί το κτίριο. Ανάλογα με την πρόνοια για θερμομονωτική προστασία του κτηρίου που έχει ληφθεί, η κάθε κατηγορία υποδιαιρέθηκε σε μικρότερες υποκατηγορίες: σε κτήρια χωρίς καμία πρόνοια θερμομονωτικής προστασίας, σε κτήρια με μερική ή πλημμελή θερμομονωτική προστασία, σε κτήρια με πλήρη θερμομονωτική προστασία σύμφωνα με τον Κ.Θ.Κ. ή τον Κ.Εν.Α.Κ. Για τις ανάγκες της ενεργειακής μελέτης ο συντελεστής θερμοπερατότητας των αδιαφανών δομικών στοιχείων υπολογίζεται σύμφωνα με την αναθεωρημένη τεχνική οδηγία «Θερμοφυσικές ιδιότητες δομικών υλικών και έλεγχος της θερμομονωτικής επάρκειας των κτηρίων». Για τις ανάγκες της ενεργειακής επιθεώρησης, ο συντελεστής θερμοπερατότητας των αδιαφανών δομικών στοιχείων εκτιμάται από τον ενεργειακό επιθεωρητή, ακολουθώντας τις εναλλακτικές μεθόδους που περιγράφονται παρακάτω. Ειδικότερα, στις περιπτώσεις κτηρίων χωρίς καμία πρόνοια θερμομονωτικής προστασίας ή με μερική ή πλημμελή θερμομονωτική προστασία , στο έργο του ενεργειακού επιθεωρητή μπορεί να λειτουργήσει βοηθητικά ο πίνακας 3.5 (3.5α. και 3.5β.), στον οποίο καταγράφονται τυπικές τιμές του συντελεστή θερμοπερατότητας U των αδιαφανών δομικών στοιχείων. Ο ενεργειακός επιθεωρητής, κατά τον έλεγχο, έχει δύο δυνατότητες: είτε να θεωρήσει αυτές τις τιμές του πίνακα 3.5. (3.5α. και 3.5β.) είτε να υπολογίσει ο ίδιος τους συντελεστές σύμφωνα με όσα προβλέπει ο αναθεωρημένος Κ.Εν.Α.Κ. για τον υπολογισμό της θερμομονωτικής επάρκειας κάθε δομικού στοιχείου και του συνόλου του κτηρίου, με την προϋπόθεση πάντα ότι έχει στη διάθεσή του όλα τα απαιτούμενα θερμοφυσικά και τεχνικά χαρακτηριστικά των υλικών των δομικών στοιχείων (π.χ. πάχος στρώσεων δομικού στοιχείου, ποιότητα υλικών κ.ά.) και εφόσον η ορθότητά τους είναι αναμφισβήτητη. Τότε ο υπολογισμός οφείλει να γίνει σύμφωνα με τις τιμές των μεταβλητών που δίνει ο αναθεωρημένος Κ.Εν.Α.Κ. (2017) και όχι ο προγενέστερος κανονισμός (ο Κ.Εν.Α.Κ. (2010) ή ο Κανονισμός Θερμομόνωσης Κτηρίων (1980).

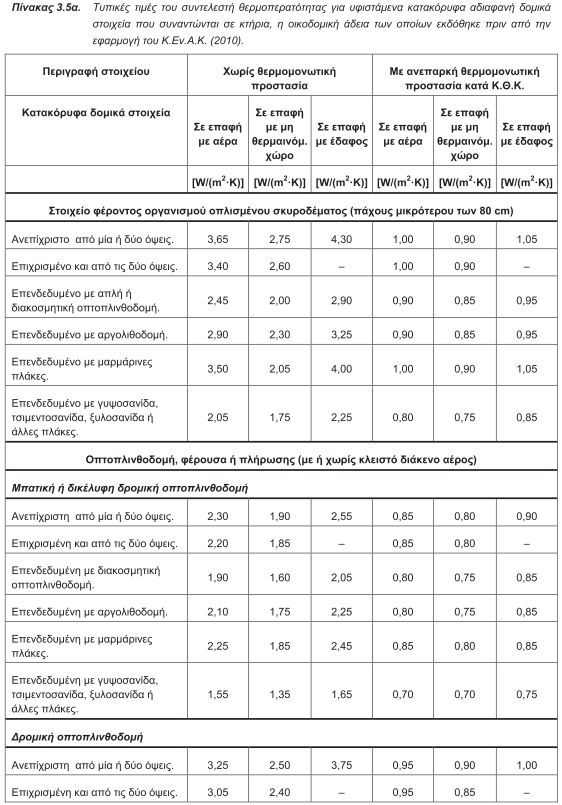

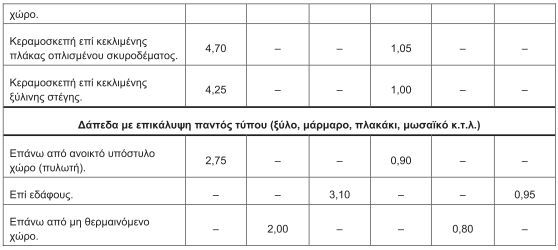

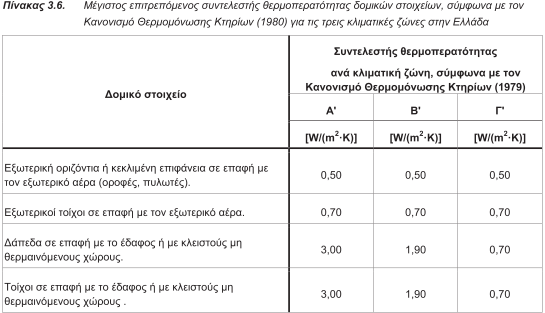

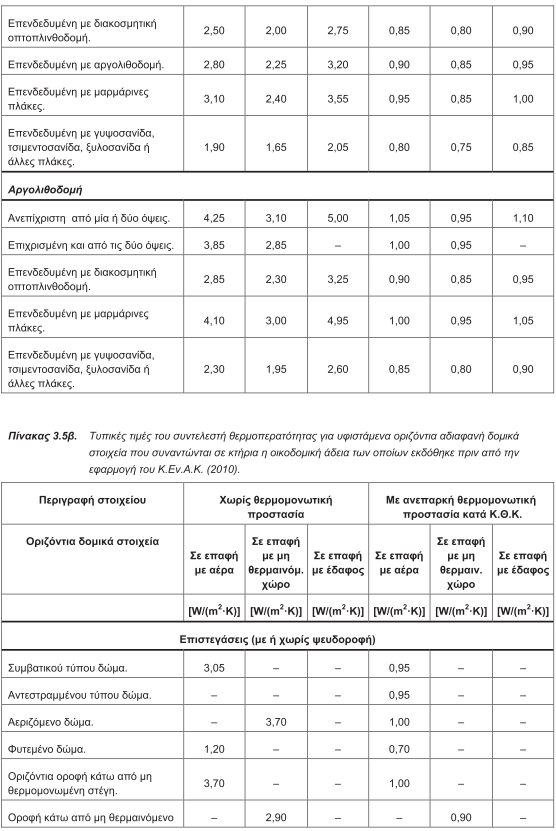

Όταν ένα δομικό στοιχείο δεν συμπεριλαμβάνεται στον πίνακα 3.5. (3.5α. ή 3.5β.), ο ενεργειακός επιθεωρητής μπορεί να επιλέξει την τιμή της πλησιέστερης προς αυτό διατομής του πίνακα. Σε περίπτωση που υπάρχει μελέτη θερμομόνωσης, υπογεγραμμένη από μηχανικό και κατατεθειμένη σε υπηρεσία δόμησης και η εφαρμογή της μελέτης δεν τίθεται εμφανώς υπό αμφισβήτηση, ο ενεργειακός επιθεωρητής είναι υποχρεωμένος να ακολουθήσει τη μελέτη και να λάβει ως δεδομένες τις τιμές των συντελεστών θερμοπερατότητας U (ή k του Κ.Θ.Κ.) της μελέτης. Επίσης, εάν ο ιδιοκτήτης προσκομίσει στον επιθεωρητή έγγραφα αποδεικτικά στοιχεία, που αναμφισβήτητα αποδεικνύουν ότι τα θερμοφυσικά χαρακτηριστικά των υλικών που χρησιμοποιήθηκαν έχουν καλύτερες τιμές των προδιαγραφόμενων στον Κ.Θ.Κ., οι οποίες αναφέρονται στον πίνακα 3.6. (π.χ. καλύτερη τιμή λ κάποιου υλικού), ο επιθεωρητής οφείλει να διεξαγάγει τον έλεγχο βάσει αυτών των προσκομισθέντων στοιχείων.

Ως τέτοια αποδεικτικά στοιχεία που πιστοποιούν την ποιότητα των χρησιμοποιούμενων υλικών μπορούν, για παράδειγμα, να θεωρηθούν: Η πιστοποίηση που είχε για τα προϊόντα της μια εταιρεία και αποδεικνύεται με τιμολόγια αγοράς ή δελτία αποστολής ότι αυτά τα υλικά χρησιμοποιήθηκαν για την ανέγερση του επιθεωρούμενου κτηρίου. Αντιθέτως, δεν θεωρούνται ως αποδεικτικά στοιχεία οι βεβαιώσεις ή άλλα πιστοποιητικά που εκδίδονται εκ των υστέρων, προκειμένου να τεκμηριώσουν την ποιότητα των υλικών που είχαν παλαιότερα χρησιμοποιηθεί. Συμβολαιογραφική πράξη, ιδιωτικό συμφωνητικό ή οποιοδήποτε άλλο επίσημο έγγραφο μεταξύ πωλητή και αγοραστή του κτηρίου, από το οποίο σαφώς προκύπτει και χωρίς περιθώρια αμφισβήτησης η ποιότητα και τα θερμοτεχνικά χαρακτηριστικά των χρησιμοποιηθέντων υλικών. Το αποτέλεσμα διερευνητικής τομής που θα γίνει σε επί μέρους δομικά στοιχεία, εφόσον το απαιτήσει ο ιδιοκτήτης. Σ' αυτήν την περίπτωση το οικονομικό κόστος διενέργειας της τομής και αποκατάστασης της φθοράς αναλαμβάνει εξ ολοκλήρου ο ιδιοκτήτης. Σε περίπτωση που με βάση το στέλεχος έκδοσης οικοδομικής άδειας αποδεικνύεται ότι υπήρξε και κατατέθηκε, στην οικεία υπηρεσία δόμησης, μελέτη θερμομονωτικής προστασίας ή μελέτη ενεργειακής απόδοσης και δεν συντρέχει εμφανής λόγος αμφισβήτησης της εφαρμογής της, αλλά ωστόσο δεν υφίσταται πλέον η ίδια η μελέτη (λόγω απώλειας, καταστροφής κ.τ.λ.), τότε ο ενεργειακός επιθεωρητής είναι υποχρεωμένος να διεξαγάγει την επιθεώρηση, λαμβάνοντας ως τιμές των συντελεστών θερμοπερατότητας U των επί μέρους δομικών στοιχείων τις μέγιστες επιτρεπόμενες του ισχύοντος κατά την περίοδο έκδοσης της οικοδομικής άδειας κανονισμού (kmax του Κ.Θ.Κ. ή Umax του Κ.Εν.Α.Κ.). Σε κτήρια που μελετήθηκαν ή ανακαινίστηκαν ριζικώς στην περίοδο μεταξύ της εφαρμογής του Κ.Εν.Α.Κ. (2010) και πριν από την εφαρμογή του αναθεωρημένου Κ.Εν.Α.Κ. (2017), είναι απαραίτητο, για την έκδοση του πιστοποιητικού ενεργειακής απόδοσης, να προσκομισθούν στον ενεργειακό επιθεωρητή ως στοιχεία που διασφαλίζουν την ορθή τήρηση του κανονισμού: Η υπογεγραμμένη από το μηχανικό μελέτη ενεργειακής απόδοσης που κατατέθηκε στην οικεία υπηρεσία δόμησης. Τα δελτία αποστολής των οικοδομικών υλικών που χρησιμοποιήθηκαν για τη θερμομονωτική προστασία του κτηρίου κατά την ανέγερση ή ανακαίνισή του και στα οποία θα πρέπει υποχρεωτικά να αναγράφεται ο τύπος των υλικών και να συνοδεύονται από τα απαραίτητα πιστοποιητικά. Φωτογραφικό υλικό κατά την φάση κατασκευής στο οποίο θα φαίνεται με ευκρίνεια ο τρόπος τοποθέτησης και το είδος της θερμομόνωσης που εφαρμόστηκε στο κτηριακό κέλυφος. Σε τουλάχιστον μία φωτογραφία θα πρέπει να παρουσιάζεται μια γενική άποψη του κτηρίου. Συνοπτικά τα παραπάνω καταγράφονται στον πίνακα 3.7. Συγκεκριμένα, σ' αυτόν καταγράφονται κατά κατηγορία και υποκατηγορία κτηρίων ο τρόπος θεώρησης του συντελεστή θερμοπερατότητας U (ή του k σύμφωνα με τον Κ.Θ.Κ.) και ο τρόπος υπολογισμού των θερμογεφυρών, ούτως ώστε ο ενεργειακός επιθεωρητής να έχει έναν κατευθυντήριο οδηγό στο έργο του. Αναλυτικά, η εκτίμηση του συντελεστή θερμοπερατότητας των αδιαφανών δομικών στοιχείων γίνεται ακολουθώντας τον τρόπο που περιγράφεται στις επόμενες ενότητες, ο οποίος διαφοροποιείται ανάλογα με τη θέση του δομικού στοιχείου στο κτηριακό περίβλημα και του μέσου που το περιβάλλει από την εξωτερική του πλευρά (εξωτερικός αέρας, έδαφος, μη θερμαινόμενος χώρος κτλ).

4.2.2.1. Αδιαφανή δομικά στοιχεία σε επαφή με τον εξωτερικό αέρα: Οι συντελεστές θερμοπερατότητας των αδιαφανών δομικών στοιχείων για τα κτήρια της 1ης κατηγορίας μπορούν να υπολογιστούν με βάση τη μεθοδολογία που περιγράφεται στην τεχνική οδηγία «Θερμοφυσικές ιδιότητες δομικών υλικών και έλεγχος της θερμομονωτικής επάρκειας των κτηρίων» ή να ληφθούν απευθείας από τον πίνακα3.5. (3.5α. ή 3.5β.). Ιδιαίτερη προσοχή πρέπει να δοθεί στις περιπτώσεις που έχει γίνει κάποια ανακαίνιση στο κτήριο για βελτίωση της θερμικής του συμπεριφοράς, π.χ. θερμομόνωση δώματος. Γι' αυτό το λόγο, κατά την ενεργειακή επιθεώρηση ο μηχανικός θα πρέπει να αναζητά ενδείξεις για μεταγενέστερες επεμβάσεις σε εξωτερικά δομικά στοιχεία, π.χ. έντονη ανισοσταθμία μεταξύ εσωτερικού και εξωτερικού δαπέδου στην απόληξη του κλιμακοστασίου, αυξημένο πάχος των εξωτερικών τοιχοποιιών κ.ά. Oι συντελεστές θερμοπερατότητας των αδιαφανών δομικών στοιχείων για τα κτήρια της 2ης κατηγορίας, μπορούν να ληφθούν ίσοι με τις τιμές που προβλέπονται από τη μελέτη θερμομόνωσης που συνοδεύει την οικοδομική άδεια, εφόσον διαπιστωθεί ότι αυτή εφαρμόστηκε στη φάση κατασκευής. Στην περίπτωση που η οικοδομική άδεια δεν υπάρχει, μπορούν να χρησιμοποιηθούν οι τιμές που δίνονται στον πίνακα 3.6., οι οποίες αντιστοιχούν στις μέγιστες επιτρεπόμενες τιμές του συντελεστή θερμοπερατότητας δομικών στοιχείων του Κανονισμού Θερμομόνωσης Κτηρίων. Για κτήρια που φέρουν πετάσματα και ανήκουν στην 1η και 2η κατηγορία θα λαμβάνονται οι συντελεστές θερμοπερατότητας που υπάρχουν στη μελέτη θερμομόνωσης και στη μελέτη κλιματισμού. Στην περίπτωση που δεν υπάρχουν διαθέσιμα στοιχεία για τα αδιαφανή τμήματα που αποτελούνται από πετάσματα που έχουν θερμομόνωση θα λαμβάνεται U=1 [W/(m2 .K)], ενώ για τα αδιαφανή που αποτελούνται από ύαλο και δεν έχουν επιπλέον θερμομόνωση θα λαμβάνονται οι τιμές που δίνονται στον πίνακα 3.8. Οι συντελεστές θερμοπερατότητας των αδιαφανών δομικών στοιχείων για τα κτήρια της 3ηςκαι 4ηςκατηγορίας μπορούν να ληφθούν ίσοι με τις τιμές που προβλέπονται από τη μελέτη ενεργειακής απόδοσης που συνοδεύει την οικοδομική άδεια. Ο ενεργειακός επιθεωρητής πρέπει να διασταυρώσει τόσο την ποιότητα, όσο και την ποσότητα των θερμομονωτικών υλικών που χρησιμοποιήθηκαν στην κατασκευή, συγκεντρώνοντας τα πιστοποιητικά και τα δελτία αποστολής τους από το μελετητή μηχανικό ή τον ιδιοκτήτη. Σε περίπτωση που με βάση το στέλεχος έκδοσης οικοδομικής άδειας αποδεικνύεται ότι υπήρξε και κατατέθηκε, στην οικεία υπηρεσία δομήσης, μελέτη θερμομονωτικής προστασίας ή μελέτη ενεργειακής απόδοσης και δεν συντρέχει εμφανής λόγος αμφισβήτησης της εφαρμογής της, αλλά ωστόσο δεν υφίσταται πλέον η ίδια η μελέτη (λόγω απώλειας, καταστροφής κ.τ.λ.), τότε ο ενεργειακός επιθεωρητής είναι υποχρεωμένος να διεξαγάγει την επιθεώρηση, λαμβάνοντας ως τιμές των συντελεστών θερμοπερατότητας U των επί μέρους δομικών στοιχείων τις μέγιστες επιτρεπόμενες του αναθεωρημένου Κ.Εν.Α.Κ.

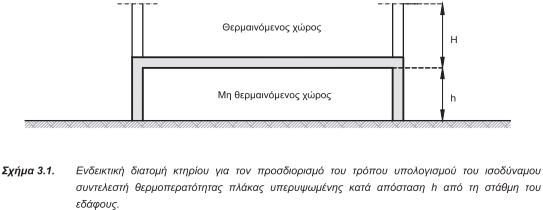

4.2.2.2. Αδιαφανή δομικά στοιχεία σε επαφή με το έδαφος: Η ροή θερμότητας από ένα δομικό στοιχείο που έρχεται σε επαφή με το έδαφος είναι ένα σύνθετο τρισδιάστατο φαινόμενο που εξαρτάται από πολλές παραμέτρους, βασικότερες των οποίων είναι: η θερμική αγωγιμότητα του εδάφους, το πάχος του στρώματος εδάφους που το διαχωρίζει από τον εξωτερικό αέρα, η γεωμετρία του κτηρίου, η ίδια η θερμική αντίσταση του δομικού στοιχείου. Για να γίνει εφικτή η απλοποιητική παραδοχή της μονοδιάστατης ροής θερμότητας, γίνεται χρήση του ισοδύναμου συντελεστής θερμοπερατότητας U΄, ο οποίος, όταν πρόκειται για κατακόρυφο δομικό στοιχείο, υπολογίζεται συναρτήσει: του ονομαστικού συντελεστή θερμοπερατότητας U του δομικού στοιχείου και του βάθους z, μέχρι το οποίο φτάνει το δομικό στοιχείο. ενώ όταν πρόκειται για οριζόντιο δομικό στοιχείο υπολογίζεται συναρτήσει: του ονομαστικού συντελεστή θερμοπερατότητας U του δομικού στοιχείου, του βάθους έδρασης z του δομικού στοιχείου και της χαρακτηριστικής διάστασης της πλάκας (Β’), η οποία ορίζεται από το εμβαδό του οριζόντιου δομικού στοιχείου (Α) και την εκτεθειμένη περίμετρό του (Π). σύμφωνα με τη σχέση: . Όταν η εξεταζόμενη πλάκα έρχεται περιμετρικά σε επαφή με το έδαφος, τότε ως εκτεθειμένη περίμετρος θεωρείται η περίμετρος της πλάκας. Όταν η εξεταζόμενη πλάκα σε κάποια πλευρά της έρχεται σε επαφή με άλλα κτήρια ή με τον ελεύθερο εξωτερικό αέρα (λόγω ενδεχόμενης κλίσης του εδάφους), τότε το μήκος εκείνης της πλευράς δεν συνυπολογίζεται στην έκταση της περιμετρικής επιφάνειας και η εκτεθειμένη περίμετρος της πλάκας ισούται με το άθροισμα των μηκών των πλευρών της που δεν έρχονται σε επαφή με τα όμορα κτίσματα με τον ελεύθερο εξωτερικό αέρα. Ομοίως, όταν από κάποια πλευρά της περιμέτρου της πλάκας υπάρχει μη θερμαινόμενος χώρος του ίδιου κτηρίου, εκείνη η πλευρά δεν συνυπολογίζεται στο άθροισμα των μηκών των πλευρών της περιμέτρου. Ο ονομαστικός συντελεστής θερμοπερατότητας δομικού στοιχείου σε επαφή με το έδαφος υπολογίζεται με τον ίδιο τρόπο με αυτόν που υπολογίζεται για δομικά στοιχεία σε επαφή με εξωτερικό αέρα, λαμβάνοντας όμως μηδενική θερμική αντίσταση αέρα στην εξωτερική παρειά τους. Για το κτήριο αναφοράς ο ονομαστικός συντελεστής θερμοπερατότητας δομικού στοιχείου σε επαφή με το έδαφος ισούται με το μέγιστο επιτρεπτό για την κλιματική ζώνη που ανήκει το κτήριο (πίνακας 3.4α.). Για τη μελέτη ενεργειακής απόδοσης, ο συντελεστής θερμοπερατότητας του δομικού στοιχείου που είναι σε επαφή με το έδαφος προσδιορίζεται με τον τρόπο που αναλύεται στην τεχνική οδηγία «Θερμοφυσικές ιδιότητες δομικών υλικών και έλεγχος της θερμομονωτικής επάρκειας των κτηρίων». Για την ενεργειακή επιθεώρηση, ο ισοδύναμος συντελεστής θερμοπερατότητας δομικού στοιχείου σε επαφή με το έδαφος προσδιορίζεται από το λογισμικό, βάσει των πινάκων 8α (οριζόντια δομικά στοιχεία) και τον πίνακα 8β (κατακόρυφα δομικά στοιχεία) της αναθεωρημένης τεχνικής οδηγίας Τ.Ο.Τ.Ε.Ε. 20701-2, λαμβάνοντας τον ονομαστικό συντελεστή θερμοπερατότητας του δομικού στοιχείου σε επαφή με το έδαφος για κάθε κατηγορία κτηρίων ως εξής: Για τα κτήρια της 1ης κατηγορίας από τον πίνακα 3.5. (3.5α. ή 3.5β.). Για τα κτήρια της 2ης κατηγορίας από τη μελέτη θερμομόνωσης, εφόσον διαπιστωθεί ότι αυτή εφαρμόστηκε στη φάση κατασκευής. Στην περίπτωση που αυτή δεν υπάρχει, μπορούν να χρησιμοποιηθούν οι τιμές που δίνονται στον πίνακα 3.6., οι οποίες αντιστοιχούν στις μέγιστες επιτρεπόμενες τιμές του συντελεστή θερμοπερατότητας δομικών στοιχείων του Κανονισμού Θερμομόνωσης Κτηρίων. Στην περίπτωση που η μελέτη θερμομόνωσης είναι διαθέσιμη, αλλά υπάρχουν αμφιβολίες για την πιστή εφαρμογή της, ο επιθεωρητής έχει στη διάθεση του τις τιμές του πίνακα 3.5. (3.5α. ή 3.5β.). Για τα κτήρια της 3ης και 4ης κατηγορίας ο ονομαστικός συντελεστής θερμοπερατότητας μπορεί να ληφθεί ίσος με την τιμή που προβλέπεται από τη μελέτη ενεργειακής απόδοσης που συνοδεύει την οικοδομική άδεια. Ο ενεργειακός επιθεωρητής πρέπει να διασταυρώσει τόσο την ποιότητα, όσο και την ποσότητα των θερμομονωτικών υλικών, που χρησιμοποιήθηκαν στην κατασκευή, συγκεντρώνοντας τα πιστοποιητικά και τα δελτία αποστολής τους από το μελετητή μηχανικό ή τον ιδιοκτήτη. Στην περίπτωση κτηρίου, το οποίο βρίσκεται σε κεκλιμένο έδαφος ή σε έδαφος με διαφορετικές στάθμες, το βάθος έδρασης της πλάκας λαμβάνεται ίσο με το μέσο όρο των διαφορετικών αποστάσεων της πλάκας από την τελική στάθμη εδάφους σε επαφή με το κτήριο. Το βάθος έκτασης κάθε κατακόρυφου δομικού στοιχείου σε επαφή με το έδαφος λαμβάνεται ίσο με το μέσο βάθος έκτασης του δομικού στοιχείου. Λεπτομερέστερη περιγραφή τέτοιων περιπτώσεων γίνεται στην ενότητα 2.1.6. της τεχνικής οδηγίας Τ.Ο.Τ.Ε.Ε. 20701-2. Στην περίπτωση υπερυψωμένης πλάκας (σχήμα 3.1.), ακόμη και όταν ο υποκείμενος χώρος είναι πληρωμένος με έδαφος, αυτός λαμβάνεται ως κενός μη θερμαινόμενος χώρος και το κάτω όριο του ως πλάκα εδραζόμενη στο έδαφος με ονομαστικό συντελεστή θερμοπερατότητας U ίσο με 4,50 [W/(m2 .K)]. Το δάπεδο μεταξύ της θερμικής ζώνης και του μη θερμαινόμενου χώρου αποτελεί διαχωριστική επιφάνεια και ο συντελεστής θερμοπερατότητάς του υπολογίζεται με τον τρόπο που περιγράφεται στην ενότητα 3.2.2.3. της παρούσας τεχνικής οδηγίας, βάσει της παραδοχής της γειτνίασής της με μη θερμαινόμενο χώρο.

4.2.2.3. Αδιαφανή δομικά στοιχεία σε επαφή με μη θερμαινόμενους ή ηλιακούς χώρους: Για τη μελέτη ενεργειακής απόδοσης ο συντελεστής θερμοπερατότητας του δομικού στοιχείου που είναι σε επαφή με μη θερμαινόμενο ή προσαρτημένο θερμοκήπιο (ηλιακό χώρο) και ο συντελεστής διόρθωσης της θερμοκρασίας προσδιορίζονται με βάση την αναλυτική μεθοδολογία που αναλύεται στην αναθεωρημένη τεχνική οδηγία «Θερμοφυσικές ιδιότητες δομικών υλικών και έλεγχος της θερμομονωτικής επάρκειας των κτηρίων». Οι μη θερμαινόμενοι χώροι και οι ηλιακοί χώροι (αίθρια), είναι χώροι ενεργειακά αδρανείς, που γειτνιάζουν με την υπό μελέτη ή επιθεώρηση θερμική ζώνη, με την οποία έχουν θερμική σύζευξη. Τα αδιαφανή δομικά στοιχεία της θερμικής ζώνης, που είναι σε επαφή με μη θερμαινόμενο χώρο ή με προσαρτημένο θερμοκήπιο (ηλιακό χώρο), κατά τον υπολογισμό της ενεργειακής απόδοσης του κτηρίου δεν λαμβάνονται ως αδιαβατικά, δηλαδή μεταξύ αυτών των χώρων και της θερμικής ζώνης υπάρχει συναλλαγή θερμότητας, μέσω των αντίστοιχων διαχωριστικών επιφανειών. Κατά την ενεργειακή επιθεώρηση, ο προσδιορισμός του συντελεστή θερμοπερατότητας γίνεται σύμφωνα με όσα αναφέρονται στην ενότητα 3.2.2. Ο συντελεστής διόρθωσης της θερμοκρασίας υπολογίζεται από το λογισμικό, ακολουθώντας τον ίδιο τρόπο με αυτόν της μελέτης ενεργειακής απόδοσης. Ειδικά για την επιθεώρηση κτηριακών μονάδων (π.χ. διαμερισμάτων), ισχύουν τα όσα αναφέρονται στην ενότητα 2.2. Συγκεκριμένα, κατά τη διαδικασία ενεργειακής επιθεώρησης κτηριακής μονάδας (π.χ. διαμερίσματος), το οποίο εφάπτεται με μη θερμαινόμενους χώρους (π.χ. κλιμακοστάσιο), για τους υπολογισμούς της ενεργειακής απόδοσης του κτηρίου δεν απαιτείται η πλήρης περιγραφή του μη θερμαινόμενου χώρου και των διαχωριστικών επιφανειών μεταξύ θερμικής ζώνης και μη θερμαινόμενου χώρου. Για όλα τα δομικά στοιχεία της κτηριακής μονάδας που εφάπτονται με τον μη θερμαινόμενο χώρο (τοιχοποιίες, στοιχεία φέροντος οργανισμού, πόρτες, κ.ά) γίνεται η παραδοχή πως αυτά εφάπτονται με τον εξωτερικό αέρα. Ο συντελεστής θερμοπερατότητάς τους (U) λαμβάνεται μειωμένος κατά το ήμισυ του υπολογιζόμενου με βάση την πραγματική θέση του δομικού στοιχείου, δηλαδή σε επαφή με μη θερμαινόμενο χώρο. Επίσης γίνεται η παραδοχή πως όλα τα δομικά στοιχεία της κτηριακής μονάδας που εφάπτονται με τον μη θερμαινόμενο χώρο έχουν πλήρη σκίαση (συντελεστές σκίασης ίσοι με 0) χειμώνα και καλοκαίρι. Αντίστοιχα και η εκπεμπτικότητα και η απορροφητικότητα αυτών των δομικών στοιχείων μηδενίζονται.

4.2.2.4. Αδιαφανή δομικά στοιχεία σε επαφή με άλλη θερμική ζώνη: Τόσο κατά τη μελέτη ενεργειακής απόδοσης, όσο και κατά την ενεργειακή επιθεώρηση γίνεται η παραδοχή ότι οι θερμικές ζώνες δεν είναι μεταξύ τους θερμικά συζευγμένες, δηλαδή δεν ανταλλάσσουν θερμότητα. Συνεπώς τα δομικά στοιχεία που διαχωρίζουν θερμικές ζώνες λαμβάνονται ως αδιαβατικά.

4.2.2.5. Αδιαφανή δομικά στοιχεία σε επαφή με όμορα κτίσματα: Παρόλο που ο προσδιορισμός της απαιτούμενης θερμομονωτικής προστασίας των δομικών στοιχείων σε επαφή με όμορα κτίσματα γίνεται θεωρώντας ότι αυτά είναι σε επαφή με τον εξωτερικό αέρα, τόσο στη μελέτη ενεργειακής απόδοσης, όσο και στην επιθεώρηση λαμβάνονται ως αδιαβατικά. Στην περίπτωση που το όμορο κτίσμα θεωρείται λόγω της χρήσης του μη θερμαινόμενος χώρος, τότε γίνεται η παραδοχή ότι το εξεταζόμενο κτίσμα συνορεύει με τον εξωτερικό αέρα προς την πλευρά του όμορου κτηρίου.

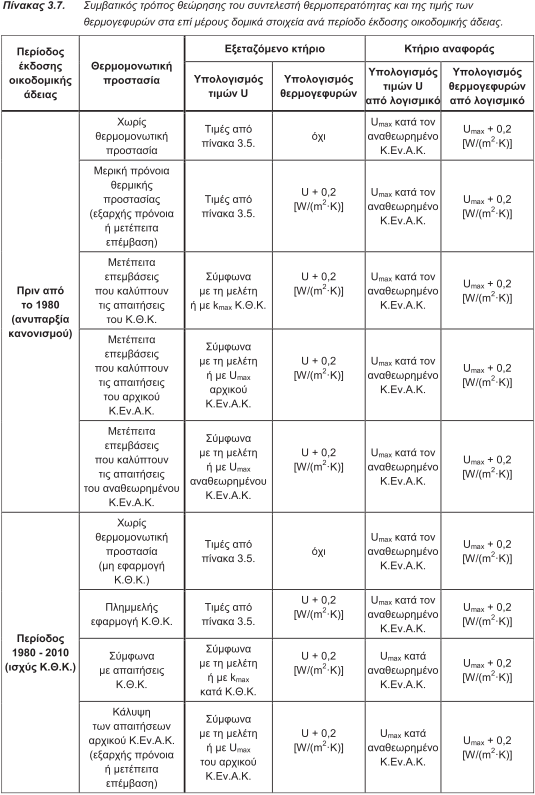

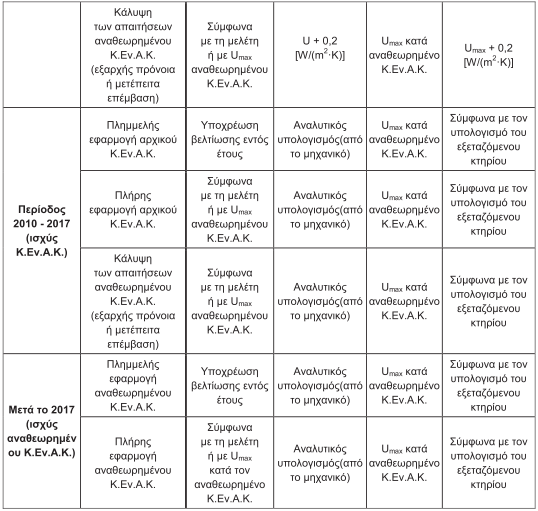

4.2.2.6. Συντελεστής θερμοπερατότητας θερμογεφυρών: Οι θερμογέφυρες διακρίνονται σε δύο τύπους: σε γραμμικές και σε σημειακές. Οι γραμμικές θερμογέφυρες έχουν ομοιόμορφη διατομή κατά μία διάσταση. Οι σημειακές θερμογέφυρες εμφανίζονται στις ενώσεις των γραμμικών θερμογεφυρών και η επίδρασή τους στη ροή θερμότητας θεωρείται αμελητέα. Στο σχήμα 3.2. απεικονίζονται οι θέσεις των συνηθέστερων περιπτώσεων γραμμικών θερμογεφυρών. Για κάθε τύπο θερμογέφυρας που εμφανίζεται στο κτήριο εκτιμάται το ισοδύναμο μήκος ανά θερμική ζώνη. Ο τύπος, η επιφάνεια και το μήκος των θερμογεφυρών σημειώνεται σε σκαριφήματα των αρχιτεκτονικών σχεδίων (κατόψεις, αναπτύγματα όψεων κ.ά.). Η τιμή του Ψ λαμβάνεται από τους σχετικούς πίνακες της τεχνικής οδηγίας «Θερμοφυσικές ιδιότητες δομικών υλικών και έλεγχος της θερμομονωτικής επάρκειας των κτηρίων». Για τη μελέτη ενεργειακής απόδοσης, η επίδραση των θερμογεφυρών στη ροή θερμότητας από μετάδοση υπολογίζεται σύμφωνα με την τεχνική οδηγία Τ.Ο.Τ.Ε.Ε. 20701-2 «Θερμοφυσικές ιδιότητες δομικών υλικών και έλεγχος της θερμομονωτικής επάρκειας των κτηρίων». • Κατά την ενεργειακή επιθεώρηση κτηρίων της 1ης κατηγορίας (σύμφωνα με την ενότητα 3.2.2.) ο υπολογισμός των θερμογεφυρών μπορεί να παραλειφθεί, καθώς η θερμική προστασία των κτηρίων εκείνης της περιόδου είναι ούτως ή άλλως ανεπαρκής. • Τα κτήρια της 2ης κατηγορίας θεωρητικά είναι στην πλειονότητά τους θερμομονωμένα, χωρίς όμως να πληρούν τις απαιτήσεις του Κ.Εν.Α.Κ. Γι' αυτό το λόγο οι θερμογέφυρες δεν πρέπει να παραλειφθούν, αλλά προσεγγιστικά να ληφθούν υπόψη στον υπολογισμό της ενεργειακής απόδοσης του κτηρίου, προσαυξάνοντας το συντελεστή θερμοπερατότητας κάθε θερμομονωμένου δομικού στοιχείου κατά ΔU = 0,20 W/(m²•K), εξαιρουμένων των κουφωμάτων και των δομικών στοιχείων σε επαφή με το έδαφος. Σημειώνεται πως η προσαύξηση του συντελεστή θερμοπερατότητας των θερμομονωμένων δομικών στοιχείων κατά ΔU = 0,20 W/(m²•K) ισχύει και για τα κτήρια της 1ης και 2ης κατηγορίας, που έχουν υποστεί θερμική ενίσχυση των δομικών τους στοιχείων. • Στα κτήρια της 3ης και 4ης κατηγορίας η γραμμική θερμοπερατότητα των δομικών στοιχείων λαμβάνεται από τη μελέτη και, όταν αυτό δεν είναι δυνατό, υπολογίζεται αναλυτικά, όπως περιγράφεται στην εκάστοτε ισχύουσα τεχνική οδηγία «Θερμοφυσικές ιδιότητες δομικών υλικών και έλεγχος της θερμομονωτικής επάρκειας των κτηρίων». Συγκεκριμένα, για τα κτήρια της 3ης και 4ης κατηγορίας ο μηχανικός καταχωρεί στο λογισμικό τις υπολογισθείσες τιμές του συντελεστή μετάδοσης θερμότητας λόγω θερμογεφυρών Σ (Ψ · l): χωριστά αυτές που είναι σε επαφή με τον εξωτερικό αέρα (στην καρτέλα «αδιαφανείς επιφάνειες») και χωριστά αυτές που είναι σε επαφή με το μη θερμαινόμενο χώρο (στην καρτέλα «διαχωριστική επιφάνεια») και δεν καταχωρεί πουθενά στο λογισμικό τον καταμερισμό των ροών θερμότητας προς το έδαφος. Σημειώνεται ότι αυτές οι τιμές δεν θα πρέπει να εισαχθούν στο λογισμικό πολλαπλασιασμένες με τους μειωτικούς συντελεστές που λήφθηκαν υπόψη κατά τη μελέτη θερμομονωτικής επάρκειας για τον υπολογισμό του Um, διότι η απομείωση των θερμικών ροών γίνεται με τον υπολογισμό του μειωτικού συντελεστή b από το ίδιο το λογισμικό πρόγραμμα σύμφωνα με την ενότητα 2.6.1. της αναθεωρημένης τεχνικής οδηγίας 20701-2. Κατά τον υπολογισμό του συντελεστή μετάδοσης θερμότητας λόγω θερμογεφυρών. Ο συντελεστής μετάδοσης θερμότητας λόγω θερμογεφυρών στο κτήριο αναφοράς της 1ης και της 2ης κατηγορίας κτηρίων λαμβάνεται υπόψη με προσαύξηση του συντελεστή θερμοπερατότητας του κάθε δομικού στοιχείου κατά ΔU = 0,20 [W/(m2 .K)]. Για τα κτίρια της 3ης και 4ης κατηγορίας ο συντελεστής μετάδοσης θερμότητας λόγω θερμογεφυρών λαμβάνει την ίδια τιμή με αυτή που έχει υπολογιστεί για το εξεταζόμενο κτήριο (από τον ίδιο το μηχανικό), όπως περιγράφεται παραπάνω. Σημειώνεται ότι οι τιμές των πινάκων 3.5.α, 3.5.β και 3.6 είναι χωρίς την προσαύξηση ΔU και ο επιθεωρητής πρέπει υπολογίσει κατά περίπτωση την τελική τιμή του συντελεστή θερμοπερατότητας των δομικών στοιχείων που θα χρησιμοποιήσει.

.
